Turbina – modelo – CTH-SVT

SVTG – Gás
Vapor saturado, vapor superaquecido, ar comprimido, nitrogênio, gases liquefeitos, gases de combustão, dióxido de carbono, condensado, etc.

SVTL – Líquidos
Agua totalmente desmineralizada, solventes, óleos de transferência de calor, água de alimentação da caldeira.

Tipo de montagem
Acoplados diretamente a tubulação de processo, carretel em linha.

Principais segmentos
Saneamento, Industrias Petroquímicas, químicas, geração de energia, Metalurgia, Papel e Celulose, Industria alimentícia, bebidas, farmacêutica e outros.

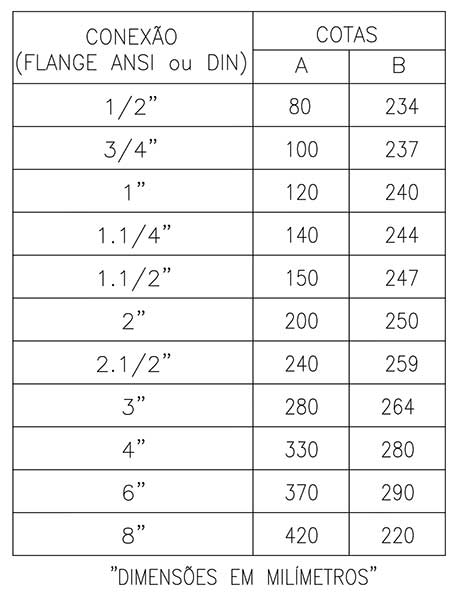

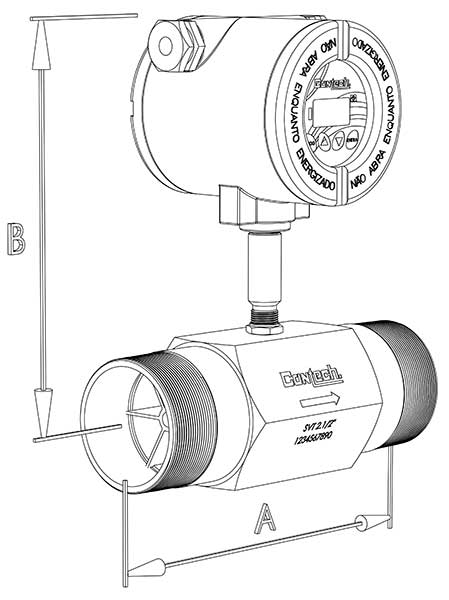

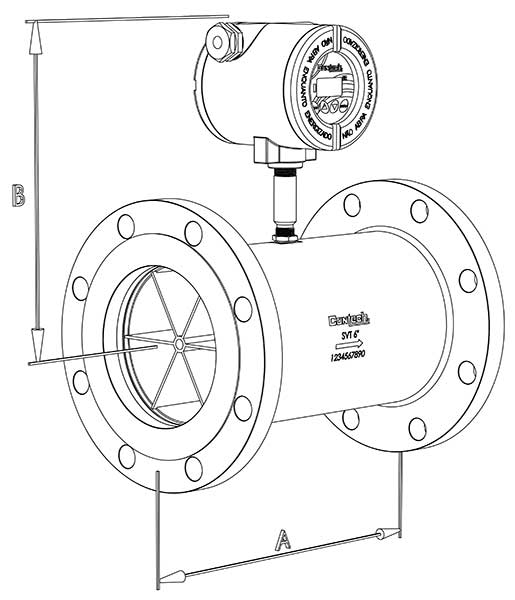

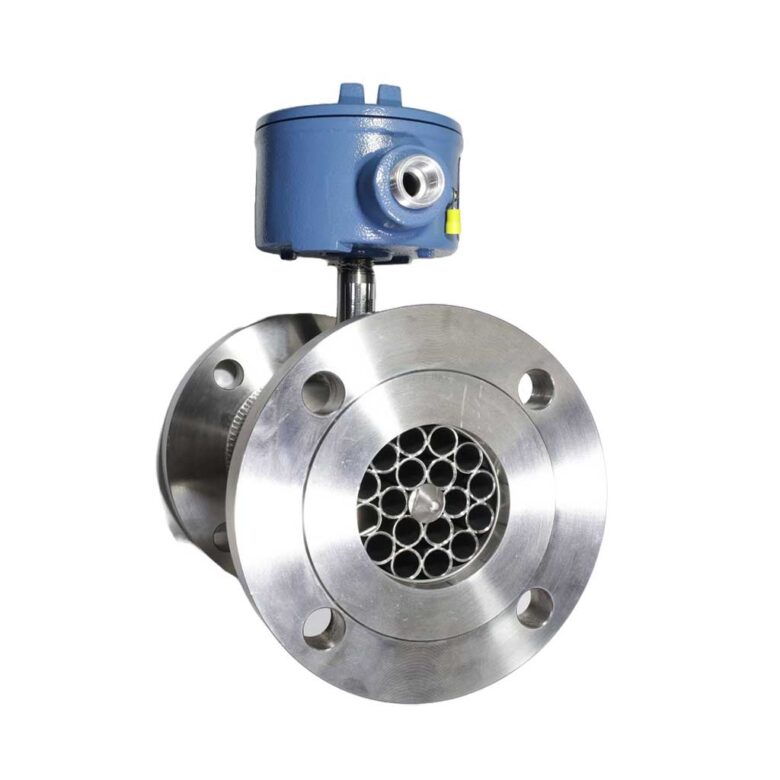

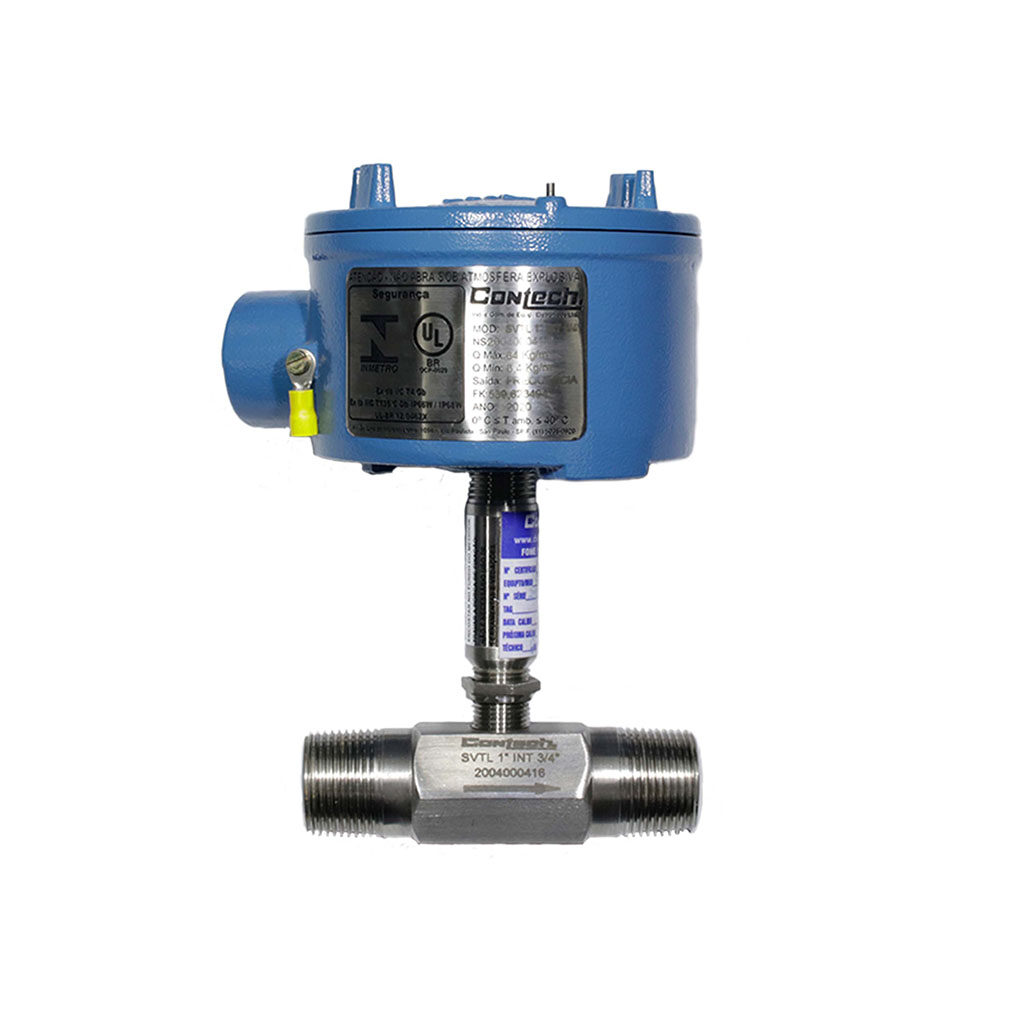

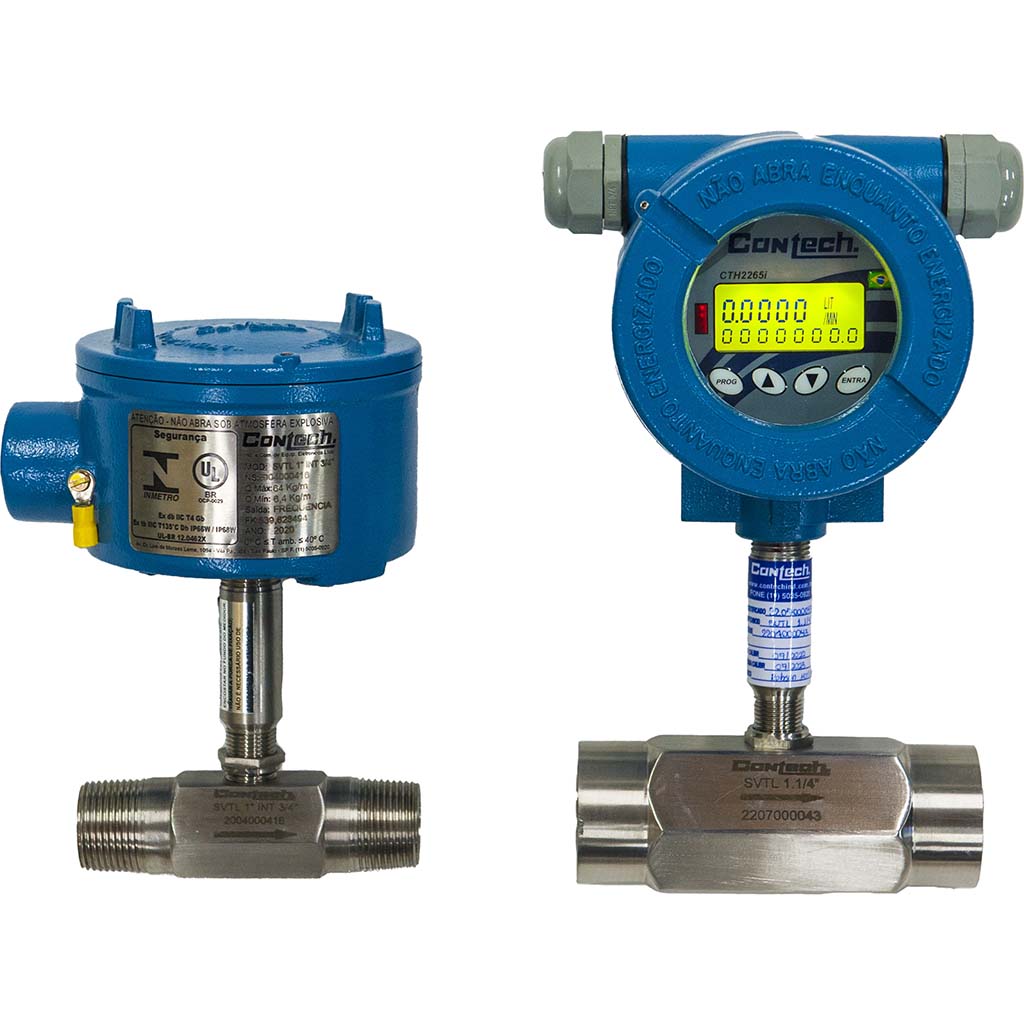

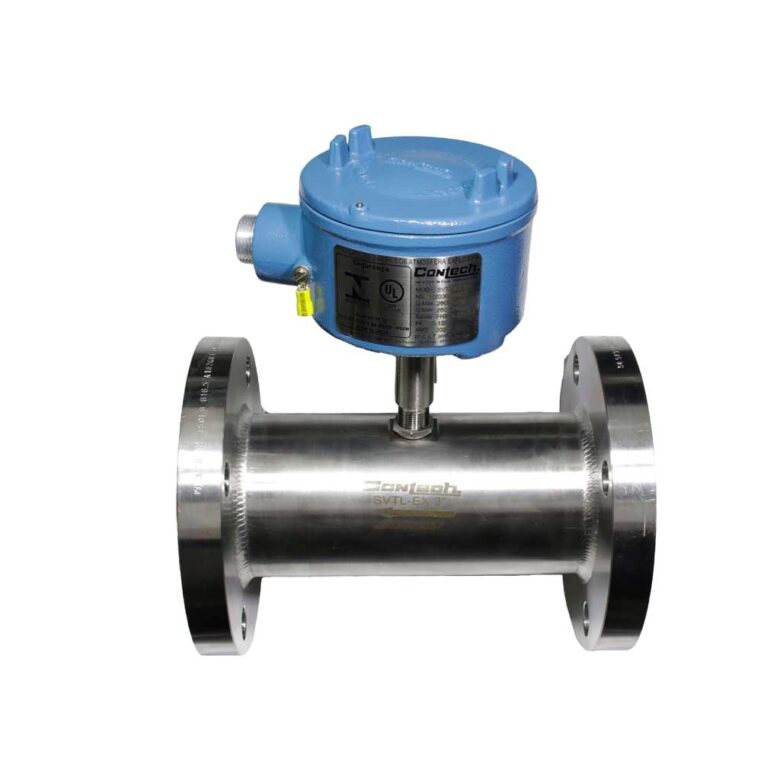

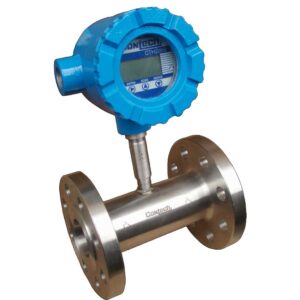

Medidor de vazão tipo turbina
Os medidores de vazão tipo turbina da série SVT utilizam uma tecnologia comprovada de medição, e possuem partes móveis excepcionalmente precisas, compactas e de alta resistência mecânicas quanto à vibrações e a produtos químicos.

Devido à sua versatilidade, esses medidores de vazão tipo turbina são a solução para uma ampla variedade de aplicações de detecção de fluxo de líquido e gás nas indústrias.

O medidor tipo turbina é o recurso ideal quando necessário alta precisão, tamanho compacto, resposta rápida e alta tolerância a choques e vibrações.

Os tamanhos dos medidores tipo turbina variam de acordo com as necessidades do processo.

Fabricados nos mais diversos tipo de conexões para atender pressões de até 5000 PSI, com certificação para uso em áreas classificadas (à prova de explosão).

Para ser mais versátil e capaz de atender a uma ampla gama de aplicações, as turbinas da série SVT estão disponíveis com completo conjunto de calibrações e componentes eletrônicos. Versões com alimentação a bateria de lithium com autonomia de 5 anos.

Características
• Acoplados diretamente a tubulação do processo.
• Conexões sanitárias, roscas ou flanges.
• Invólucro à prova de tempo e explosão. Grau de proteção: BR-Ex d llB T4 IP66
• Versões para líquido ou gás.
• Sinais de saída em pulso ou 4 a 20 mA.
• Opcional: Hart
• Opcional módulo eletrônico a bateria

Aplicações & Características
Os medidores de vazão tipo micro-turbina são acoplados diretamente a tubulação do processo através de conexões sanitárias, roscas ou flanges. Com diâmetros de até 12”, estes medidores são utilizados na medição de vazão em líquidos e gases, podendo ser fabricados em diferentes materiais para atender a uma extensa gama de tipos de fluidos.

Princípio de Funcionamento
O fluido que se desloca no interior da tubulação aciona um rotor montado axialmente dentro do medidores de vazão. A velocidade deste rotor é proporcional à velocidade de deslocamento do fluido no processo. Um sensor (pick-up magnético) acoplado ao corpo do medidor, tem seu campo magnético alterado a cada passagem de uma das pás do rotor, gerando um pulso elétrico que é amplificado e processado na forma de frequência ou corrente. Um indicador digital, pré-determinador e totalizador fornecido pela CONTECH, interpreta este sinal, propiciando a visualização da vazão instantânea, bem como a sua totalização no tempo.

Medidor de vazão tipo microturbina para medir vazões de líquido e gás

Através da microturbina à medida que o fluxo passa pelo medidor, causa um efeito ao rotor que é direcionado para o fototransistor, que detecta cada feixe e os converte em pulsos elétrico com uma frequência proporcional a taxa de vazão. Quando a roda gira mais rápido a pulsação também aumenta. Nenhum pulso é gerado quando a roda está inativa e consequentemente, o desvio zero não é possível e ajustes nunca são necessários. O circuito de processamento fornece saídas de pulso que são linearmente proporcionais à taxa de fluxo.

Solução de medição de vazão que fornece alta precisão, repetibilidade e resultados confiáveis, compacta e de fácil manutenção, com rápido tempo de resposta e medição de baixa vazão.

Fabricada com corpo e rotor em ss304 ou opcional ss316, resistente a corrosão, ambientes agressivos e contaminação.
