MEDIDOR DE VAZÃO TIPO MÁSSICO CORIOLIS

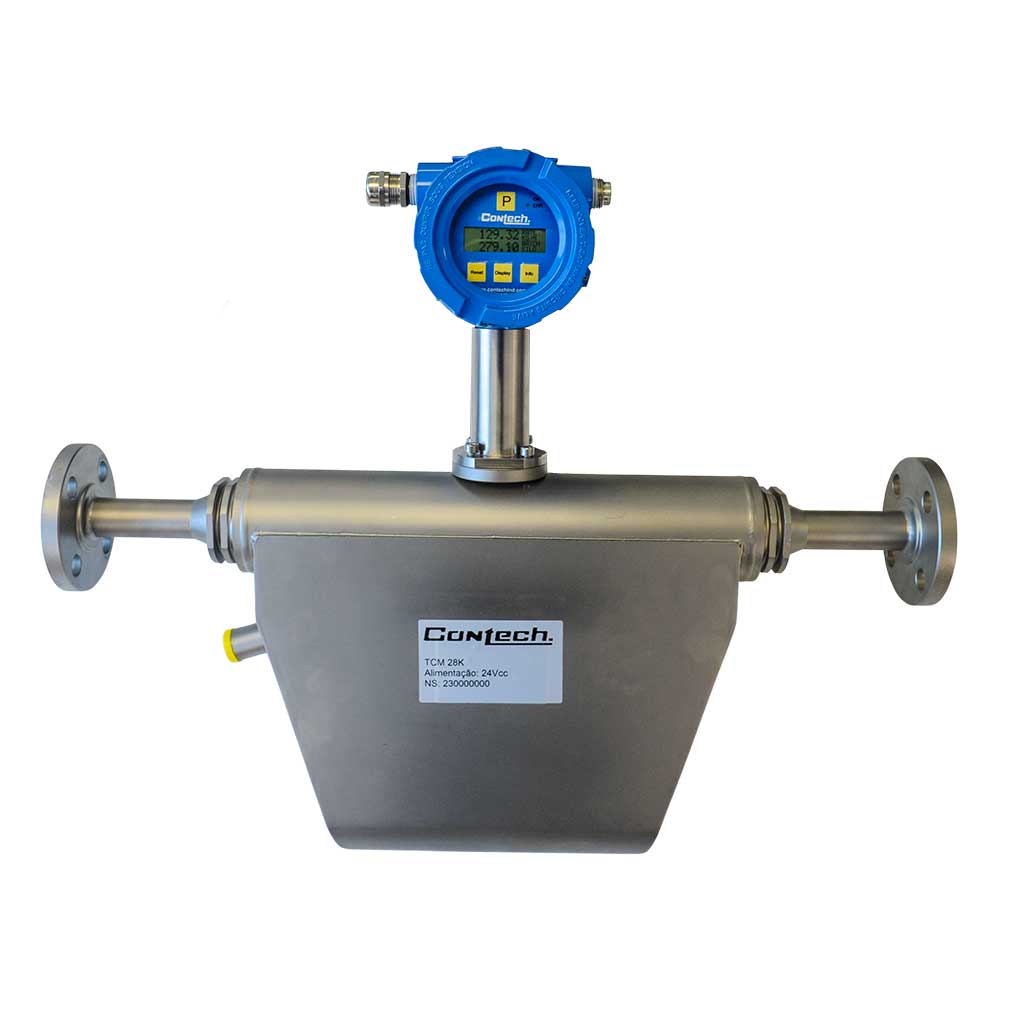

Tipo Mássico Coriolis – modelo: CTH-TCM

Aplicação
Líquidos e gás, na leitura de vazão mássica, volumétrica, densidade e temperatura

Tipo de montagem
Direto ao processo

Segmento
Processos industriais, químicos, alimentícias, bebidas

Medidor de Vazão tipo Mássico Coriolis para Líquidos e Gases

Princípio do Medidor de vazão Líquidos e Gases
Dois tubos paralelos têm rotação em sua frequência ressonante por meio de bobinas. Qualquer vazão mássica passando pelos tubos gerará forças Coriolis que aparecem sempre que uma massa se move radialmente num sistema de vibração. As forças têm efeitos opostos nos lados de entrada e saída, deformando os tubos. A excursão dos tubos é detectada por sensores no lado de entrada e saída. A alternância de fases entre as frequências de vibração de ambos os tubos é proporcional à taxa de vazão mássica.

A frequência ressonante de ambos os tubos se altera conforme a densidade do material. Esse efeito é usado para determinar a densidade. O nível de deformação dos tubos depende da temperatura. Portanto, a temperatura é medida para fins de compensação.

Usando-se um sensor, valores primários como vazão mássica, densidade e temperatura podem ser medidos. As conversões permitem o cálculo de valores adicionais, como volume de vazão e concentração.

Descrição
• Para fluídos (ex. Componentes PU, pinturas) e gases de alta densidade
• Adequado para materiais agressivos e contaminados
• Medidor de Vazão mássica, densidade, temperatura e volume de vazão
• Excelentes qualidades de depuração e esterilização devido a uma construção livre de pontos cegos
• Temperatura média de até +125°C
• Calibragem individual de 8 pontos incluindo relatório
• Proteção conforme a ATEX e testes de compatibilidade eletromagnética
• Alta frequência de viração e tubos de medição bem equilibrados

Recursos especiais
• Pmax. 350 bar
• Tempo curto de resposta
• Calibragem DKD
