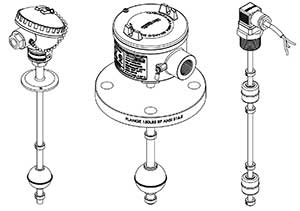

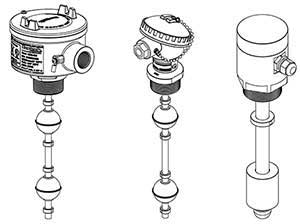

Boia Magnética – modelo – CTH-CBN

Aplicação
Líquidos não incrustantes

Tipo de montagem
Direto ao processo, topo ou lateral

Segmento
Industrial e comercial

Características Chave de Nível Tipo Boia Magnética

• Uma única boia pode atuar até 6 contatos SPDT ou SPST;
• Aplicável em líquidos não incrustantes de até 1500 cps;
• Conexões ao processo em rosca, flange, sanitária e especial;

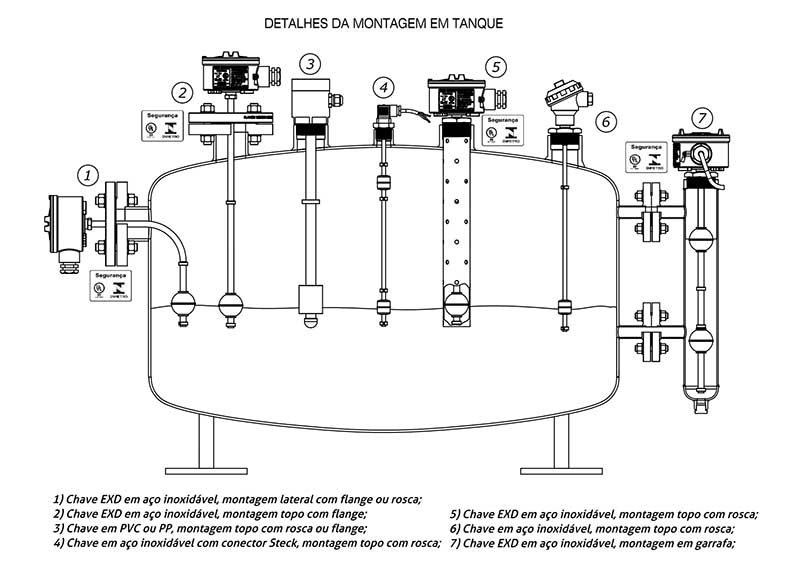

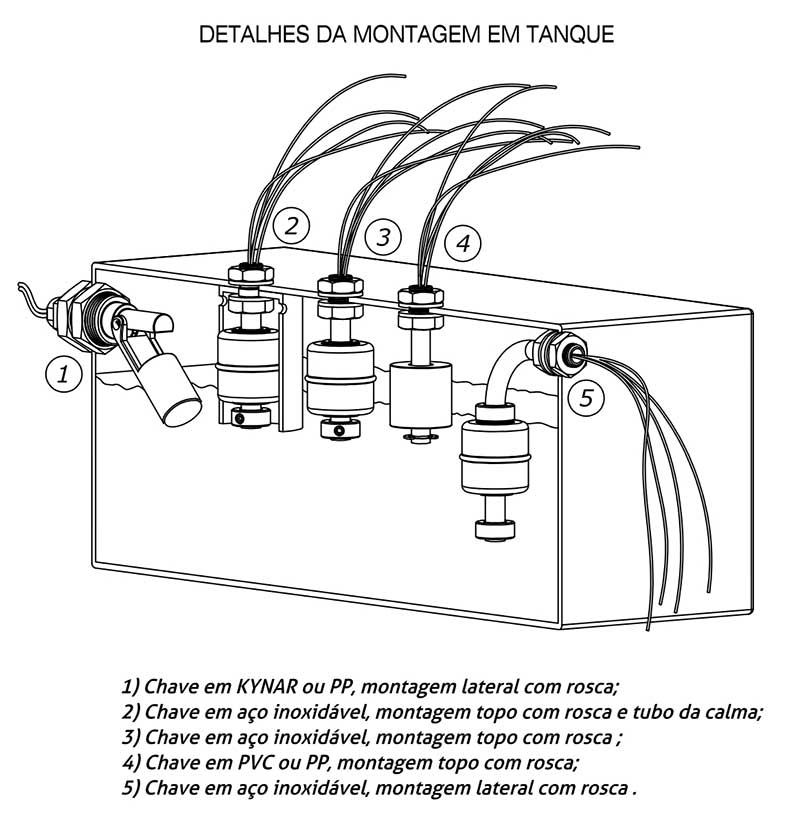

• Montagem de topo ou lateral;
• Disponível em AISI 304, AISI 316, PVC , PP, entre outros;
• Versão à prova de explosão;
• Sensor com contatos SPST (10W) ou SPDT (25W).

Uma boia magnética é movimentada com o nível do produto, ao longo de uma haste. Os contatos são acionados com a passagem desta boia, abrindo ou fechando de acordo com a configuração definida pelo usuário.
Os sensores da boia magnética encontram-se no interior da haste, não existindo contato do produto com a parte interna da chave, tornando-a robusta e imune aos problemas de compatibilidade de materiais.

Princípio de Funcionamento Chave de Nível Tipo Boia Magnética

Uma boia magnética é movimentada com o nível do produto, ao longo de uma haste. Os contatos no interior da haste são acionados com a passagem desta boia, abrindo ou fechando de acordo com a configuração definida pelo usuário.
