CONTECH INDUSTRIA E COMERCIO DE EQUIPAMENTOS ELETRONICOS LTDA
Chave de Fluxo Pistão
Modelo: CTH-FS
Aplicação: Líquidos e Gás
Montagem: Direto ao processo
Segmento: Industrias em geral
Marca: CONTECH
Características | Chave de fluxo Tipo Pistão
• Conexão direta ao processo;
• Disponível em diversos tipos de materiais;
• Possibilita o ajuste do fluxo de atuação;
• Saída em contato SPDT.
As chaves de fluxo tipo pistão são aplicadas para detecção de fluxo de líquidos em diversos processos, disponibilizando um contato SPDT de 25 Watts para que o usuário possa utilizá-lo de acordo com a sua necessidade.
A chave de fluxo tipo pistão é extremamente sensível, permitindo ajustes para atuar em diferentes faixas de vazão, mesmo em pressões baixas.
Princípios de Funcionamento | Chave de fluxo Tipo Pistão

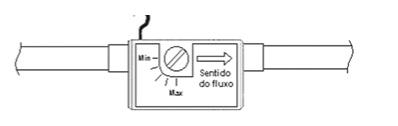

Parte do fluido que se desloca no interior da tubulação é direcionado por uma válvula borboleta para um canal onde existe um pistão magnético. Quando este pistão é empurrado pelo fluido, é acionado um contato montado em uma câmara paralela. A válvula borboleta permite o ajuste da porção do fluxo a ser desviado para o pistão, em diversas faixas de vazão. O fluxo desviado, retorna novamente ao processo na saída do medidor.
