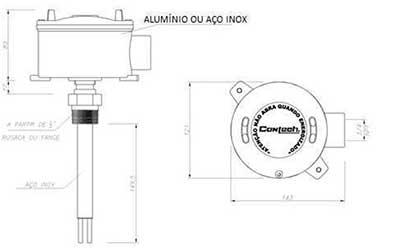

Chave de Fluxo e Nível Termal  – modelo – CTH FSTH

Aplicação de Medição de Fluxo
Líquidos e Gás

Tipo de montagem
Direto ao processo

Segmento
Industrias em geral

Características
A chave de fluxo termal é uma ferramenta versátil e amplamente utilizada na indústria para a detecção e monitoramento de fluxo em diversas aplicações.
O princípio de funcionamento da chave de fluxo termal baseia-se na dispersão térmica. Ela possui dois sensores de temperatura,  um que é aquecido e outro que serve como referência,  estão dispostos lado a lado, em terminações separadas.
O primeiro RTD detecta a temperatura do fluído em movimento.
O segundo RTD é aquecido por uma pequena fonte de energia constante, e detecta a variação de temperatura ocasionada pela passagem do fluído. A diferença de temperatura entre os dois elementos é medida pela eletrônica, que a compara com o ponto de ajuste de atuação, ligando ou desligando o relé.

• Chave de Fluxo e Nível Termal por dispersão térmica em fluxo de massa de líquidos e gases.
• Faixa de Temperatura: -40 a 120°C (Opcional temperatura maior)
• Amplo range de vazão em líquidos de 0,005 a 1 m/s e em gases de 0,3 a 30 Nm/s.
• Sem partes móveis que possam causar emperramento, incrustação ou falha.
• Exd IIBT6b IP66

Aplicação de Medição de Nível

A chave de fluxo termal pode ser utilizada para medição de nível em determinadas condições e aplicações. No entanto, é importante entender as limitações e os princípios de funcionamento para aplicar essa tecnologia de forma correta.

Na medição de nível, a chave de fluxo termal pode ser utilizada de forma indireta. Ao invés de medir diretamente o nível do fluido, ela detecta a presença ou ausência de fluxo em um ponto específico do recipiente. Se o sensor estiver posicionado próximo à superfície do líquido, a ausência de fluxo indicará que o nível atingiu aquele ponto.
