Central Modelo: CTH-VF
Aplicação: Detecção e combate á incêndio
Montagem: parede ou rack
Segmento: Comercial e industrial
Marca: CONTECH

MODELO: CTH-ELITE-RS

O Painel de Detecção e Alarme de Incêndio Analógico Endereçável CTH-VF0810 e CTH-VF0820 suporta 01 ou 02 laços com um total de 254 pontos primários e até 800 pontos, utilizando subpontos. A comunicação entre dispositivos é realizada pelo uso de cabo padrão. integrados. Adequados para sistemas de detecção e alarme de incêndio de pequeno e médio porte, os painéis de controle CTH-Elite-RS podem ser expandidos e interligados para se tornarem parte de sistemas maiores, se necessário, fornecendo uma solução futura para qualquer instalação.

MODELO: CTH-ELITE-H

O Painel de Detecção e Alarme de Incêndio Analógico Endereçável CTH-VF1420 e CTH-VF1440 suporta 02 ou 04 laços com um total de 500 pontos primários e até 800 pontos, utilizando subpontos. A comunicação de laço usa cabeamento de par trançado padrão que dispensa cabo blindado. Pode ser configurado com várias opções de placas de comunicação como programação remota, monitoramento, painel virtual e rede. Possibilita configuração como um painel independente com apenas alguns dispositivos para edifícios pequenos ou instalações de grande porte, atendendo aos requisitos de qualquer instalação.

MODELO: CTH-EVIEW

O painel repetidor de alarme de incêndio CTH-eVIEW fornece um método simples e conveniente de estender os controles e as indicações da central de detecção e alarme de incêndio CTH-Elite para outros locais. Através de visor de LCD e LED de alto brilho, duplica as indicações da central de detecção e alarme de incêndio CTH-Elite em até 15 locais adicionais por meio de uma conexão de dados serial simples de dois fios. Projetado para ser esteticamente agradável, o CTH-eVIEW está disponível em gabinetes vermelhos ou cinza e pode ser montado na superfície ou embutido.

MODELO: CTH-VF2011-00

DETECTORES DE FUMAÇA FOTOELÉTRICOS

A câmara de detecção consiste em um arranjo de um diodo emissor de luz (LED) e um fotodiodo. É projetada de maneira que a luz emitida pelo LED normalmente não atinge o fotodiodo. Em caso de incêndio, partículas de fumaça entram na câmara e dispersam a luz. O painel de controle de alarme de incêndio pode ajustar a sensibilidade do sensor para compensar a contaminação. Podem ser instalados até 127 dispositivos no laço, sendo que um endereço no sensor é definido por uma unidade de programação manual.

MODELO: CTH-VF2010-00

DETECTORES DE TEMPERATURA

O CTH-VF2010 incorpora um circuito termistor altamente linear. A capa especialmente projetada protege o termistor enquanto permite o fluxo máximo de ar. O circuito termistor produz uma tensão proporcional à temperatura; essa informação é transmitida ao painel de controle como um valor digital. Quando a temperatura ambiente excede um limite pré-programado (temperatura fixa ou taxa de elevação de temperatura), o sensor transmite uma interrupção para o painel de controle, indicando um alarme de incêndio.

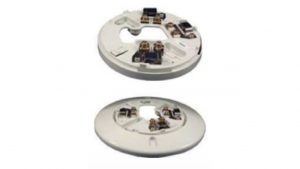

MODELO: CTH-VF7001-00

BASE PARA DETECTORES

As bases CTH-VF7001 de 4 ”e CTH- VF7002 de 6” foram projetadas para uso com os detectores analógicos CTH-VES, são leves e possuem perfil baixo. São livres de componentes eletrônicos, contêm um design robusto, simples e com terminais de parafuso para conexão com a fiação de maneira rápida e fácil. Uma base de montagem comum permite a troca dos sensores e mantém a continuidade do laço quando os sensores são removidos. Possui um sistema simples de bloqueio da cabeça do detector, que é ativado pela remoção de uma pequena aba plástica na parte de trás do sensor.

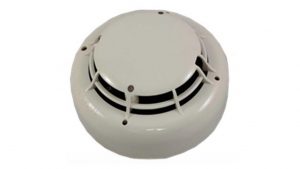

MODELO: CTH-VF2012-00

DETECTOR MULICRITÉRIO, FUMAÇA & TEMPERATURA

O CTH-VF2012 incorpora um circuito transmissor altamente linear, com dois termistores montados externamente. A capa, especialmente projetada, protege os termistores enquanto permite o fluxo máximo de ar. Podem ser instalados até 127 dispositivos no laço. Um endereço no sensor é definido por uma unidade de programação manual. O sensor é montado em uma base livre de componentes eletrônicos e incorpora um mecanismo de travamento para instalação segura. A base fornece slots de montagem, terminais para fiação em campo e um terceiro contato para um indicador/LED remoto. O sensor incorpora LEDs duplos para facilitar a visualização do status de supervisão ou alarme.

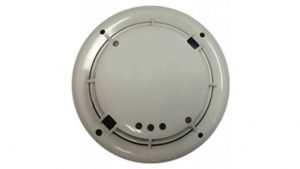

MODELO: CTH-VF2014-00

DETECTOR MULICRITÉRIO, CO, FUMAÇA & TEMPERATURA

A câmara de detecção consiste em um arranjo de um diodo emissor de luz (LED) e um fotodiodo. A câmara é projetada de tal maneira que a luz emitida pelo LED normalmente não atinge o fotodiodo. Em caso de incêndio, partículas de fumaça entram na câmara e dispersam a luz. Quando a densidade de fumaça excede um limite predefinido, o sensor transmite uma interrupção para o painel de controle de incêndio, indicando uma condição de incêndio. O painel de controle de alarme de incêndio pode ajustar a sensibilidade do sensor para compensar a contaminação.

MODELO: CTH-VF5006-00

DETECTOR DE FUMAÇA LINEAR (BEAM DETECTOR)

O detector funciona segundo o princípio do obscurecimento da luz. O elemento fotossensível vê a luz, produzida pela unidade emissora em uma condição normal. A unidade receptora é calibrada para um nível de sensibilidade predefinido com base em uma porcentagem de obscurecimento total. O receptor está constantemente monitorando e medindo a intensidade do feixe transmitido pelo emissor. Caso a fumaça de um incêndio cause uma diminuição na intensidade do sinal que exceda a configuração de obscurecimento programada, um sinal de alarme é gerado.

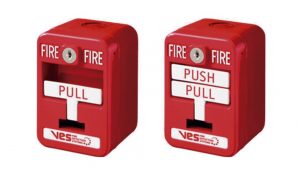

MODELO: CTH-VF3001-10 e CTH-VF3002-10

ACIONADORES MANUAIS

Os acionadores manuais modelos CTH-VF3001-10 e CTH-VF3002-10 são versáteis, de alta qualidade e fáceis de operar. Para acionar o alarme, basta puxar a alavanca frontal para baixo até o final. Neste ponto, a alavanca irá travar no lugar e, será facilmente visível em uma distância de até 15m. No modelo CTH-VF3002-10, de ação dupla, a barra superior da frente do acionador manual vira para dentro, permitindo que a barra de ativação seja agarrada e operada por uma única mão. Para restaurar, basta abrir o acionador manual com a chave, que acompanha o equipamento, e retornar a alavanca para a posição vertical normal. Possui para conexão dos cabos terminais com parafusos de material não corrosivo.

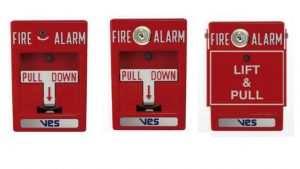

MODELO: CTH-AMS

ACIONADOR MANUAL

O conjunto de acionadores manuais endereçáveis fornece um meio rápido e prático de iniciar manualmente um sinal de alarme de incêndio. Disponível nos modelos de ação simples ou de dupla ação, possuem fácil operação e LED de status bicolor que indica condições de alarme e supervisão. Os equipamentos são desenvolvidos em metal, com interface de endereçamento integrado e programável assim que instalados, além de oferecerem bloqueio por chave, terminais que aceitam cabo de até 14 AWG e caixa de montagem em superfície.

MODELO: CTH-VF400X

ÁUDIO VISUAL

A série CTH-VF400X é uma combinação de indicador visual, sonoro e áudio visual de baixo perfil que oferece alarmes audíveis e visuais confiáveis com a menor corrente disponível.
Os indicadores têm uma corrente de operação mínima e uma taxa de flash mínima de 1 Hz, independentemente da tensão de entrada. São desenvolvidos com placa de montagem metálica padrão de 4 ”que incorpora o popular recurso Super-SlideTM, o qual permite ao instalador testar facilmente a supervisão. O produto também possui um mecanismo de travamento que prende o produto ao suporte sem nenhum parafuso.

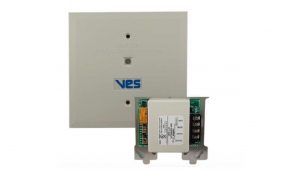

MODELO: CTH-VF6003

MÓDULO ISOLADOR DE CURTO CIRCUITO

Circuito Classe A – O isolador de curto circuito CTH-VF6003 deve estar localizado entre os dispositivos no laço. No caso de um curto-circuito, os dois isoladores adjacentes serão ativados e seus respectivos indicadores LED serão ligados.
Circuito Classe B – Os isoladores de curto circuitoCTH-VF6003 devem estar localizados a cada vinte dispositivos no laço. No caso de um curto-circuito no laço, um isolador mais próximo da seção em curto será ativado e o LED será ligado.

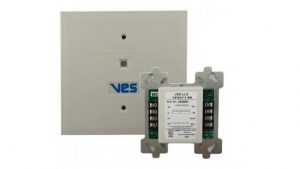

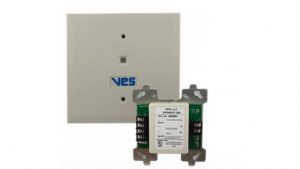

MODELO: CTH-VF6007

MÓDULO MONITOR DE CONTATO SECO COM DUAS ENTRADAS

O Módulo de Monitoramento CTH-VF6007 fornece aos instaladores uma abordagem econômica para monitorar dispositivos, de modo independente, na mesma proximidade como chaves de fluxo e supervisão de válvulas no mesmo dispositivo. O módulo de monitor com duas entradas CTH-VF6007 foi projetado para uso no sistema endereçável analógico CTH-Elite. Fornece dois circuitos independentes de monitoramento de contato, enquanto utiliza apenas um endereço no laço. Até 127dispositivos podem ser colocados em um único laço. O endereço do dispositivo é armazenado em uma EEPROM onboard.

MODELO: CTH-VF6011

MÓDULO MONITOR DE ZONA CONVENCIONAL

O CTH-VF6011 foi projetado para uso nos sistemas analógicos endereçáveis CTH-Elite. Até 127 dispositivos podem ser colocados em um único laço SLC. O endereço do dispositivo, individual, é armazenado em uma EEPROM onboard. O módulo permite que o painel faça a interface e monitore detectores convencionais de dois fios. Cada CTH-VF6011 transmite o status de uma zona de dispositivos (20 no máximo por zona) de volta ao painel. O CTH-VF6011 supervisiona a fonte de alimentação, bem como toda a zona de dispositivos. As condições de status são reportadas como normal, aberta ou de alarme. Todos os detectores de fumaça de 2 fios devem ser listados pela UL como compatíveis para serem interligados com o CTH-VF6011.

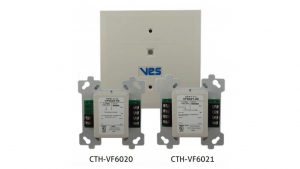

MODELO: CTH-VF6020 e CTH-VF6021

MÓDULO MONITOR DE CONTATO SECO DE AÇÃO RÁPIDA

Pode ser programado para monitorar contatos normalmente abertos (NA) ou normalmente fechados (NF). Se ocorrer uma condição de falha na fiação, o módulo envia um sinal de status de problema para o painel de controle e alarme de incêndio. Quando uma mudança de status (contato muda de estado) é detectada pelo CTH-VF6020 e CTH-VF6021, ele envia uma interrupção para o Painel de Controle e Alarme de Incêndio, indicando que ocorreu um alarme. A versão CTH-VF6021-00 possui isolador de curto-circuito integrado. No caso de um curto na linha do laço, o isolador de curto será ativado e seu indicador LED amarelo ficará aceso e o módulo reportará a condição de curto-circuito ao Painel de Controle de Incêndio.

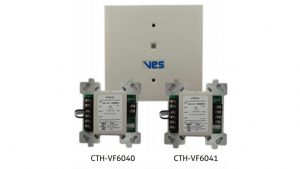

MODELO: CTH-VF6040 e CTH-VF6041

MÓDULO DE COMANDO SUPERVISIONADO (CLASSE A)

Os Módulos de Comando Supervisionados “Classe A” CTH-VF6040 e CTH-VF6041 foram projetados para fornecer flexibilidade de aplicação e resposta rápida a condições de emergência. O módulo é comumente usado para dispositivos de sinalização sonora e visual ou para acionar um expansor de energia do circuito NAC. O CTH-VF6041 possui isolador de curto- circuito integrado (SCI). A flexibilidade é fornecida por uma ampla gama de modos de operação, incluindo o suporte a operações de múltiplas zonas e/ou funções e até 16 padrões diferentes de modulação e programação de múltiplos estados.

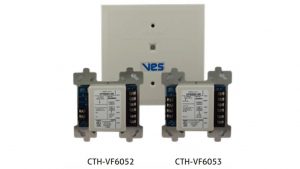

MODELO: CTH-VF6052, CTH-VF6053, CTH-VF6054 e CTH-VF6055

MÓDULO DE DUAS SAÍDAS A RELÉ

Os Módulos de Duas Saídas a Relé foram projetados para fornecer flexibilidade de aplicação e resposta rápida a condições de emergência. A série CTH-VF permite o controle independente de dois contatos comutadores para uma variedade de aplicações com contato normalmente abertos e normalmente fechados, como operação de sistemas de exaustão, porta corta fogo, catracas e notificação auxiliar.
Os módulos possuem um algoritmo de programação altamente configurável que permite ao usuário configurar grupos de dispositivos (zoneamento) para operação simultânea de vários módulos CTH-VF6052, CTH-VF6053, CTH-VF6054 e CTH-VF6055.

MODELO: CTH-VF6024

MINI MÓDULO MONITOR DE CONTATO SECO DE AÇÃO RÁPIDA

O Mini Módulo de entrada CTH-VF6024 é projetado para monitorar chaves de fluxo, pressostatos e outras aplicações que requerem o monitoramento de dispositivos de iniciação de alarme de contato seco. O Protocolo de Comunicações Digital (DCP) acionado por interrupções combina confiabilidade máxima de comunicação e resposta rápida a condições de emergência. Os módulos de monitoramento não requerem uma fonte de alimentação separada de 24 Vcc. Cada módulo monitor é programado com seu próprio endereço no laço. O endereço do dispositivo é eletricamente programável e armazenado na EEPROM onboard. Até 127dispositivos podem ser colocados no laço.

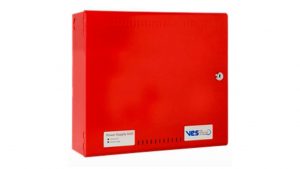

MODELO: CTH-VF8140-XX e CTH-VF8141-XX

FONTE AUXILIAR DE 10,25 A

O CTH-VF8140 e o CTH-VF8141 caracterizam-se como uma fonte chaveada, universal, listada UL, capaz de fornecer 192W de potência contínua para sistemas de detecção e alarme de incêndio. Este tipo de equipamento é adequado para carregar uma gama de baterias de chumbo-ácido ou gel seladas de 7Ah a 40Ah. A fonte de alimentação CTH-VF8140 e CTH-VF8141 oferece monitoramento completo da fonte de alimentação primária e secundária com carregamento totalmente compensado pela temperatura e monitoramento de alta impedância da bateria.
